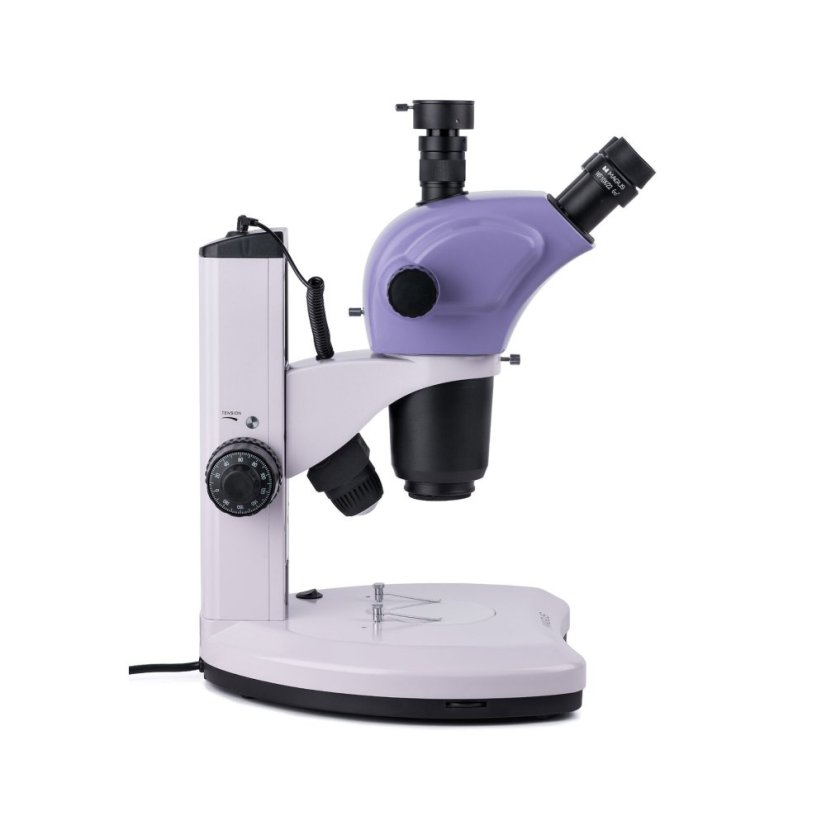

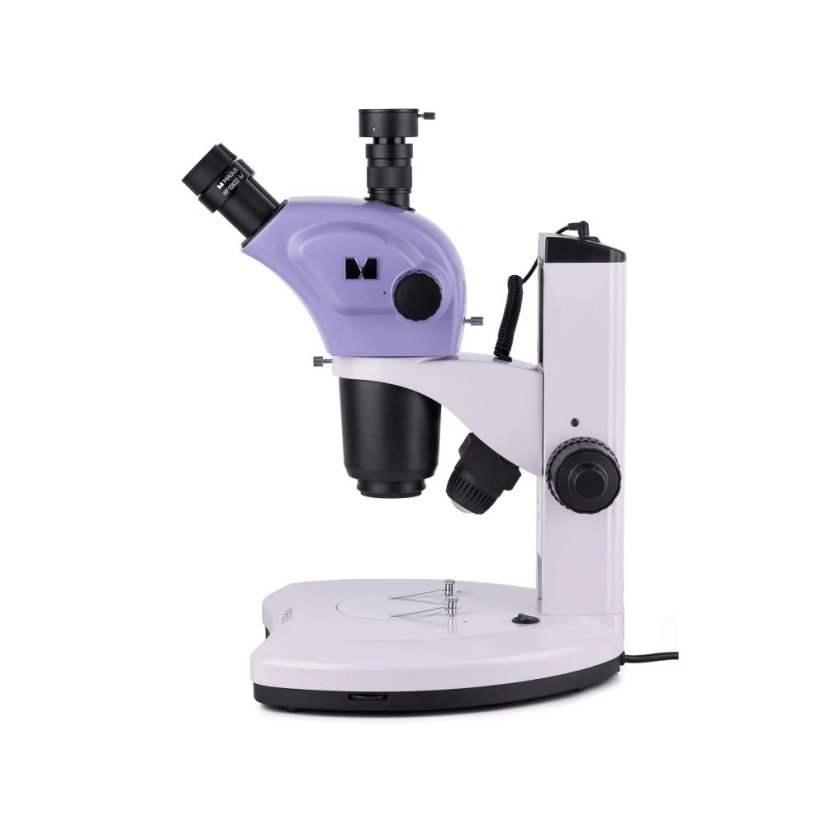

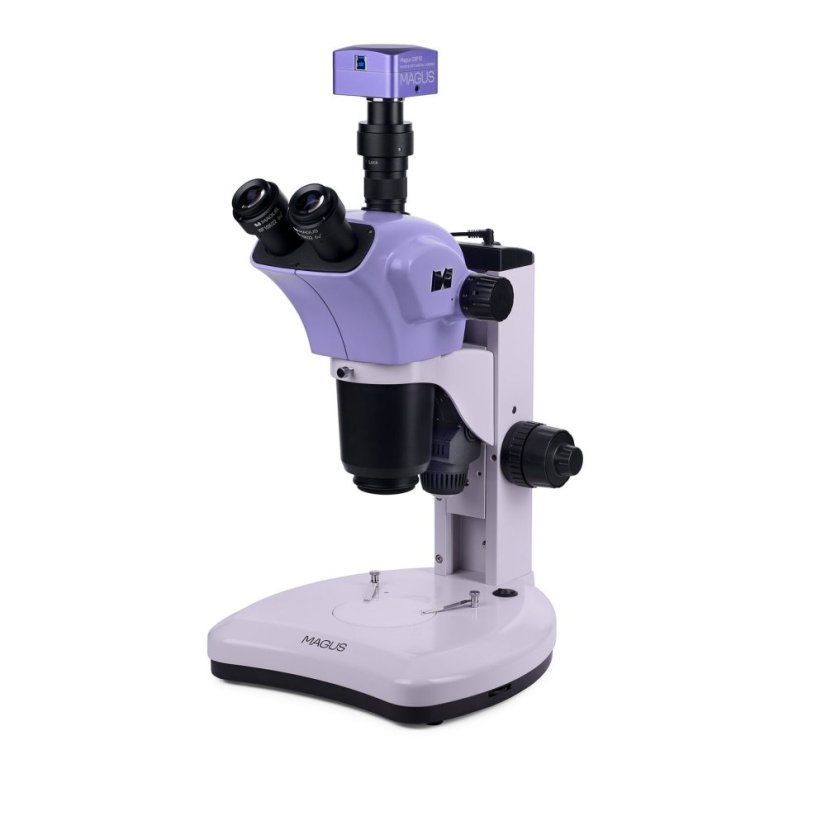

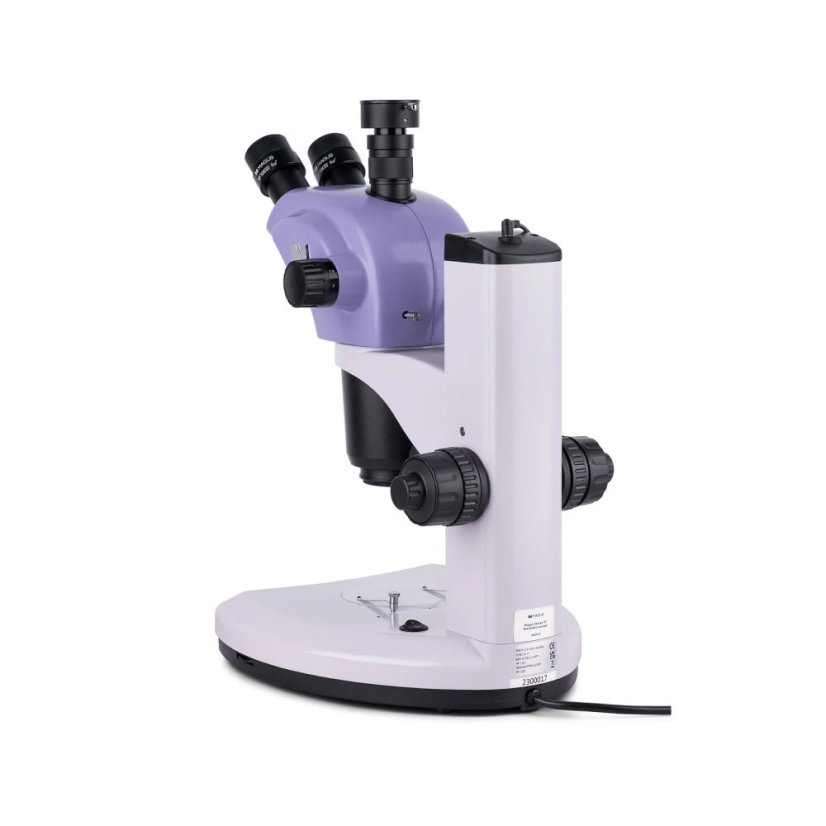

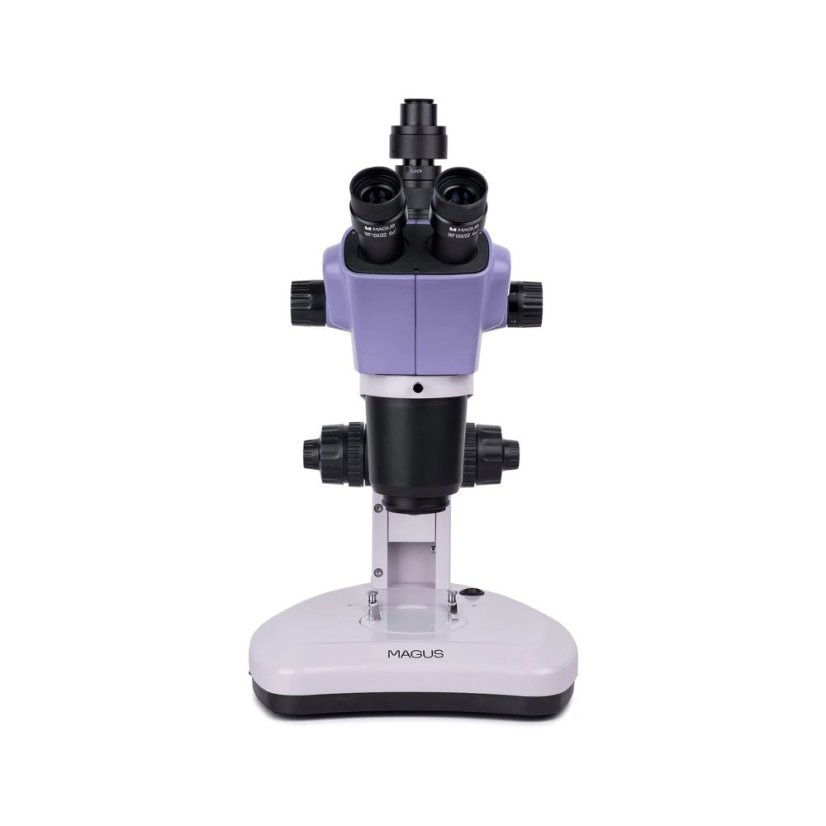

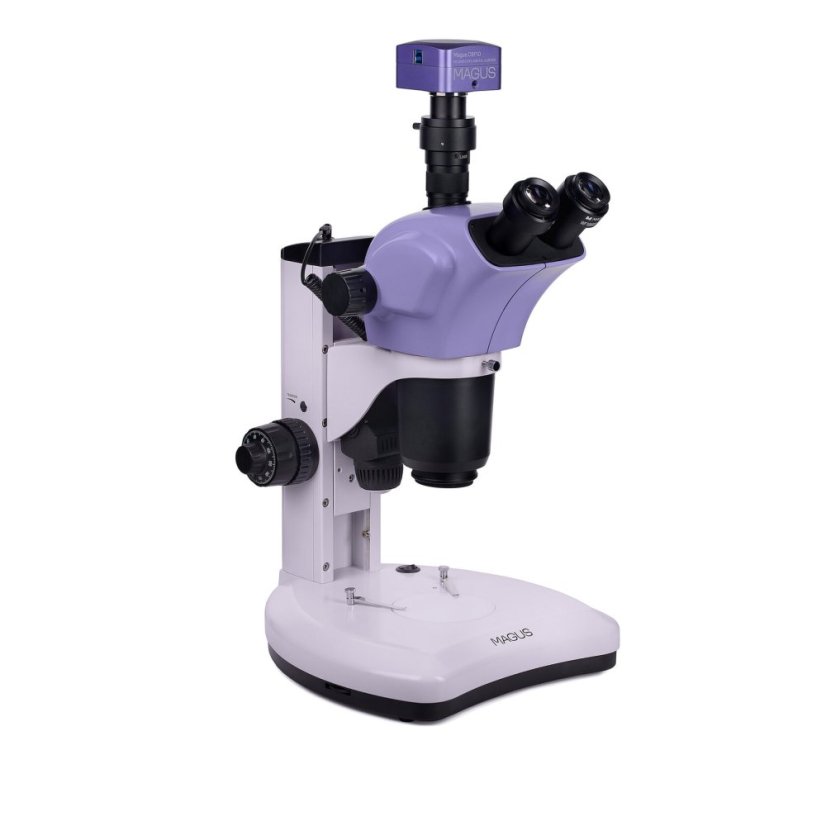

Digitálny stereomikroskop Magus Stereo D9T s fotoaparátom

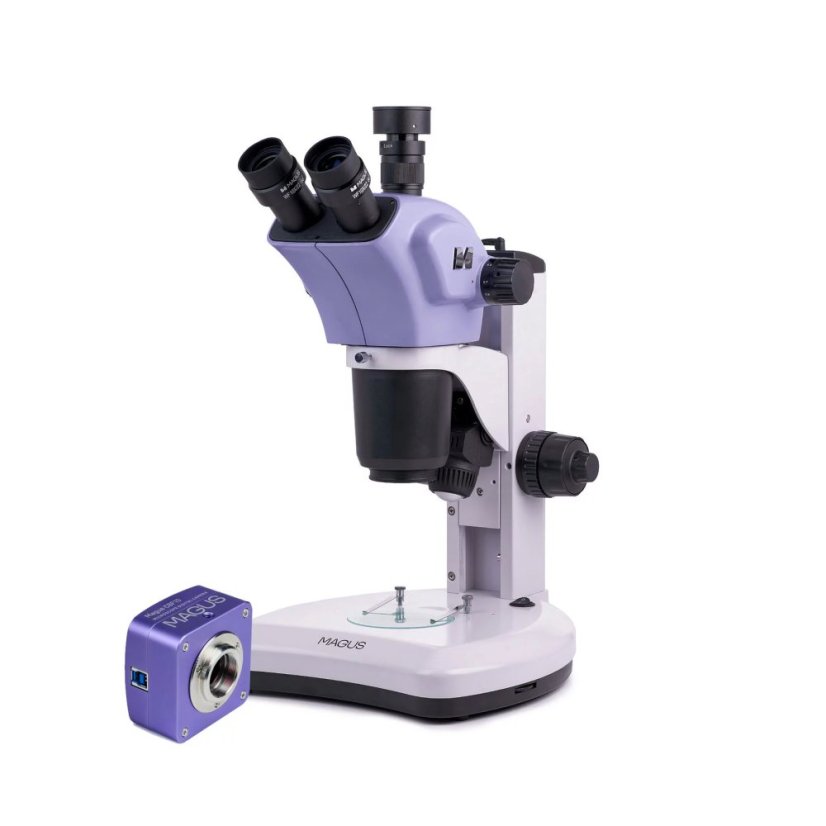

Digitálny stereomikroskop  MAGUS Stereo D9T S fotoaparátom je určený na štúdium trojrozmerných objektov a ich štruktúry. Mikroskop je vybavený vstavanou osvetľovacou sústavou pre pozorovanie v prechádzajúcom a odrazenom svetle a je určený na štúdium priehľadných a nepriehľadných preparátov. Voliteľne môžete použiť mikroskopickú techniku ​​na pozorovanie v polarizovanom svetle. Greenoughova optická konštrukcia poskytuje veľkú hĺbku ostrosti a prináša trojrozmerný obraz vďaka 15° stereo uhlu. Mikroskop zväčšuje obraz preparátu bez straty priestorovej orientácie. V jeho pracovnej oblasti s rozmermi 110 až 188 mm je možné preparáty pohodlne skúmať, a preto je možné tento mikroskop používať pri reštaurovaní, spájkovaní, montáži, kontrole kvality a ďalších podobných činnostiach.

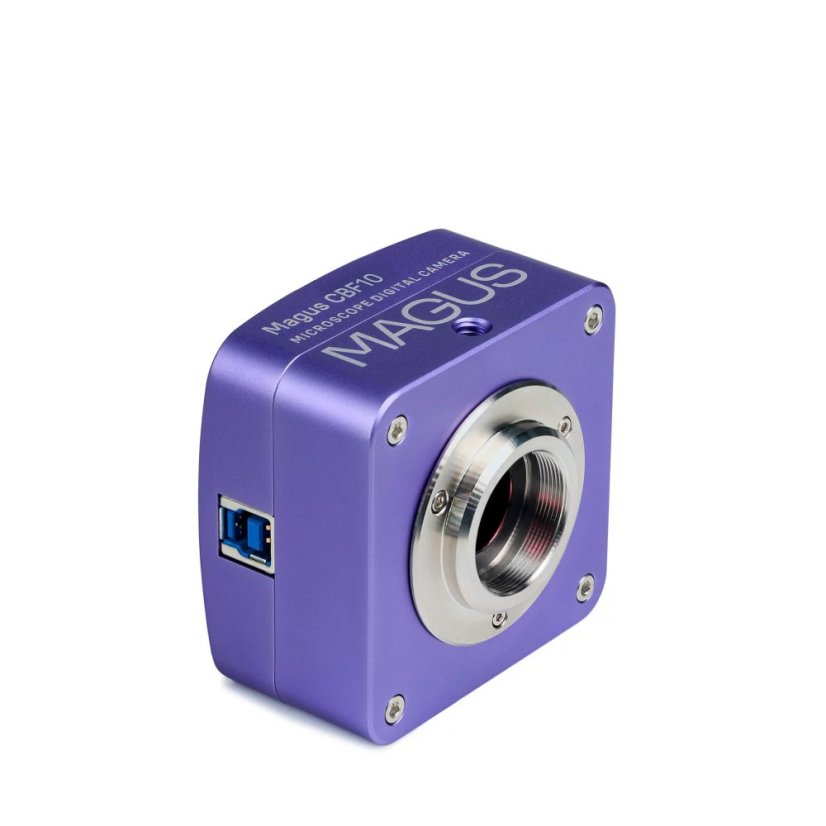

Digitálny fotoaparát

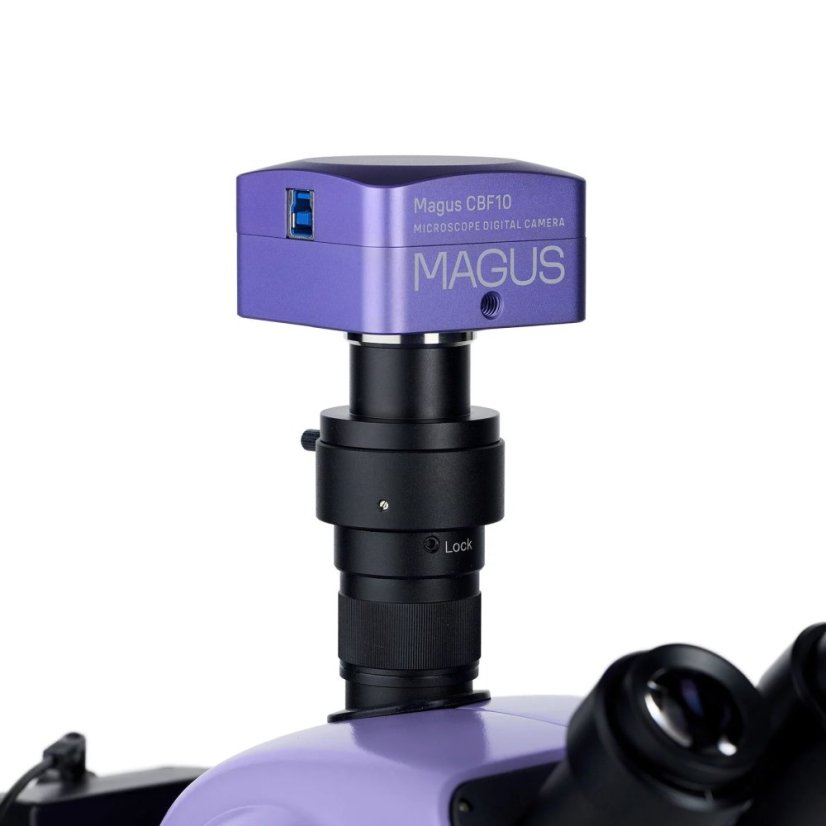

Digitálny fotoaparát MAGUS CBF10 je určený pre mikroskopiu vo svetlom poli.
Fotoaparát je vybavený snímačom s rozlíšením 18 Mpx a vytvára realistické snímky v rozlíšení 4912x3684 px. Fotoaparát sa odporúča na použitie s objektívmi mikroskopu s extrémne rovným vlastným zorným poľom so zväčšením 4x a 10x a tiež so stereomikroskopmi. Pri práci s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily.
Pri maximálnom rozlíšení je video zhotovované rýchlosťou 13,1 fps (snímok za sekundu). To postačuje na nastavenie zaostrenia mikroskopu.
Pri rozlíšení 2456x1842 px a 1228x922 px sa počet snímok za sekundu zvýši na 34,3, resp. 54,4 fps. Prechody medzi snímkami sa zjemnia a fotoaparát zachytí aj najmenší pohyb vzorky. Tieto režimy sú vhodné pre ukážky v školskej triede, záznam videa rýchlo pohybujúcich sa procesov a pozorovanie pohybujúcich sa vzoriek.
Fotoaparát je vybavený rozhraním USB 3.0. Rýchlosť prenosu dát je 10-krát vyššia ako pri fotoaparátoch s rozhraním USB 2.0. Vysokorýchlostný fotoaparát sa odporúča pre profesionálne laboratóriá, výskum alebo výučbu na univerzitách.

Hlava mikroskopu

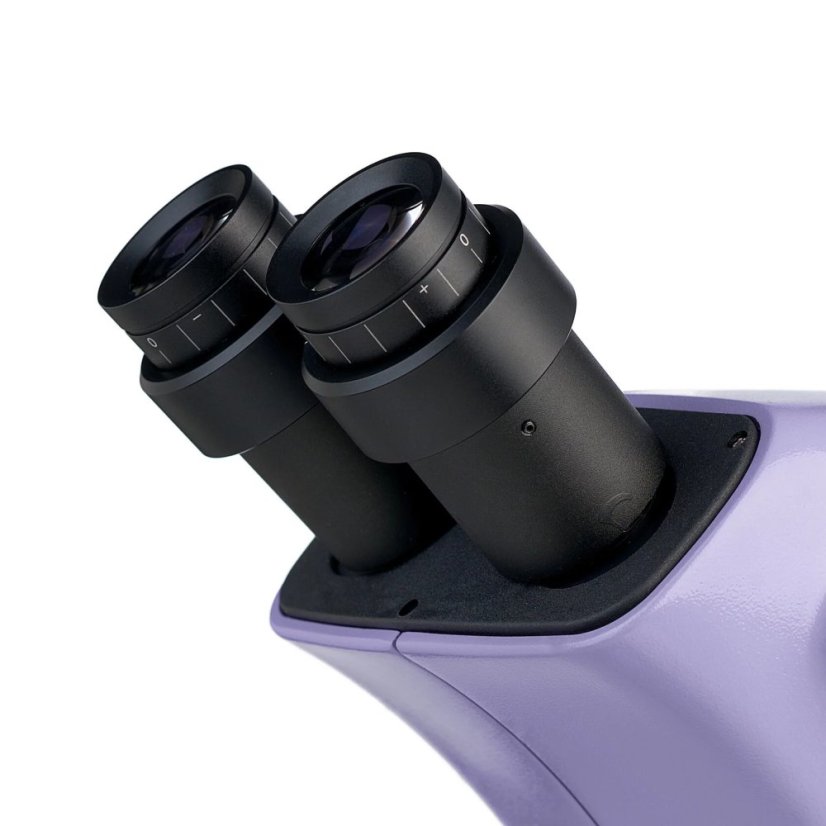

Trinokulárna hlava sa otáča o 360°. Digitálny fotoaparát je namontovaný v trinokulárnom tubuse. Adaptér typu C-mount na montáž fotoaparátu je súčasťou dodávky mikroskopu.

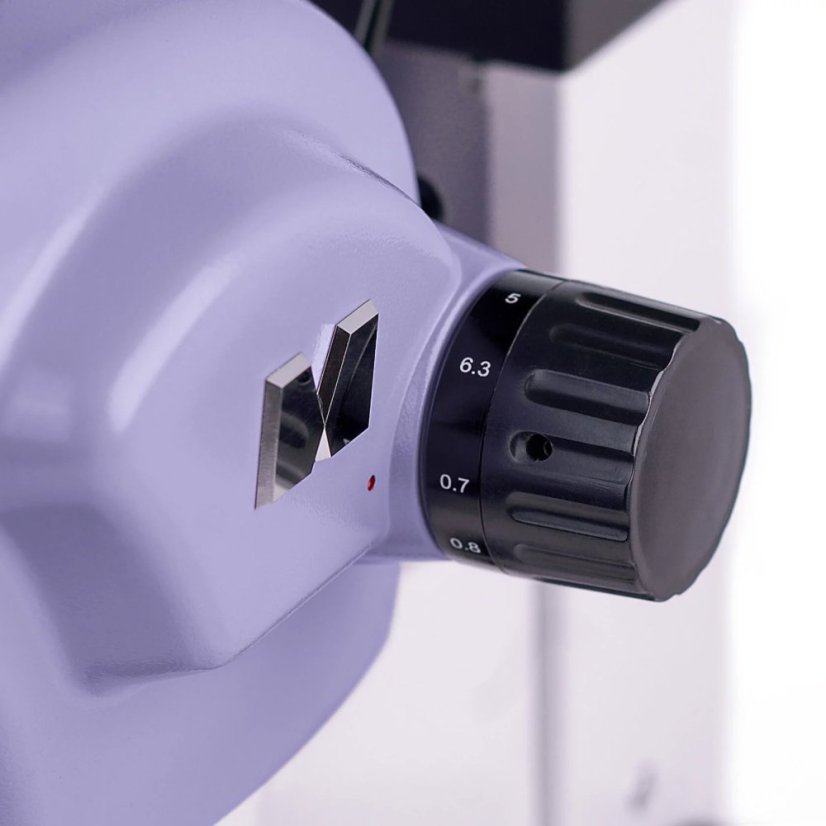

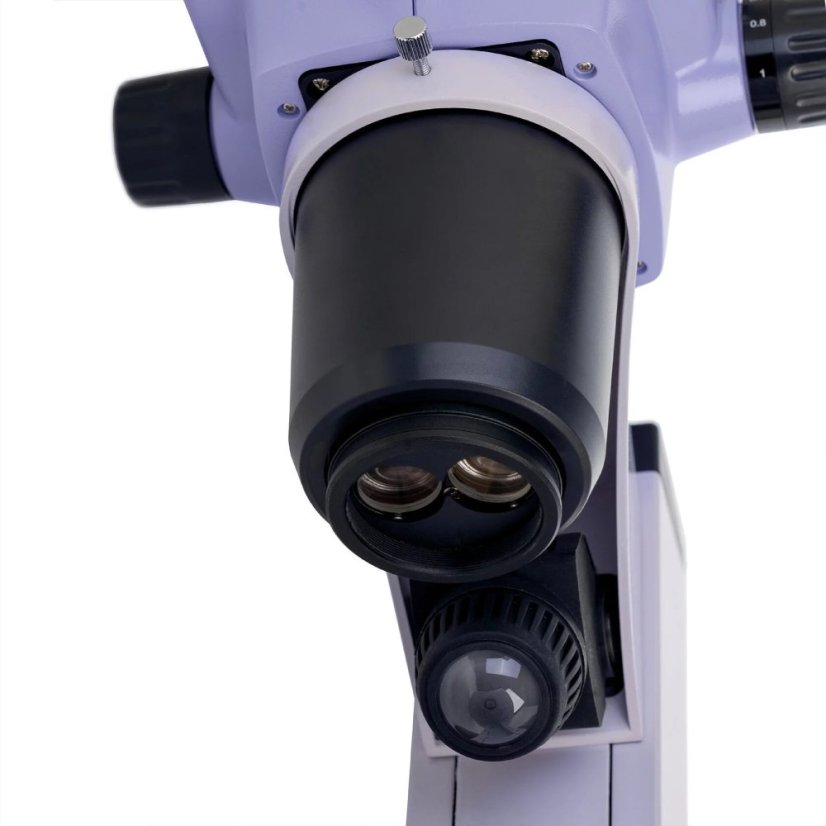

Objektív so zoomom
Objektív plynule zvyšuje zväčšenie až na 9x bez toho, aby sa znížila hĺbka ostrosti. Mikroskop poskytuje vzpriamený (nie prevrátený) trojrozmerný obraz. Šošovky pomocných objektívov môžu meniť rozsah zväčšenia, zorné pole a pracovnú vzdialenosť mikroskopu.

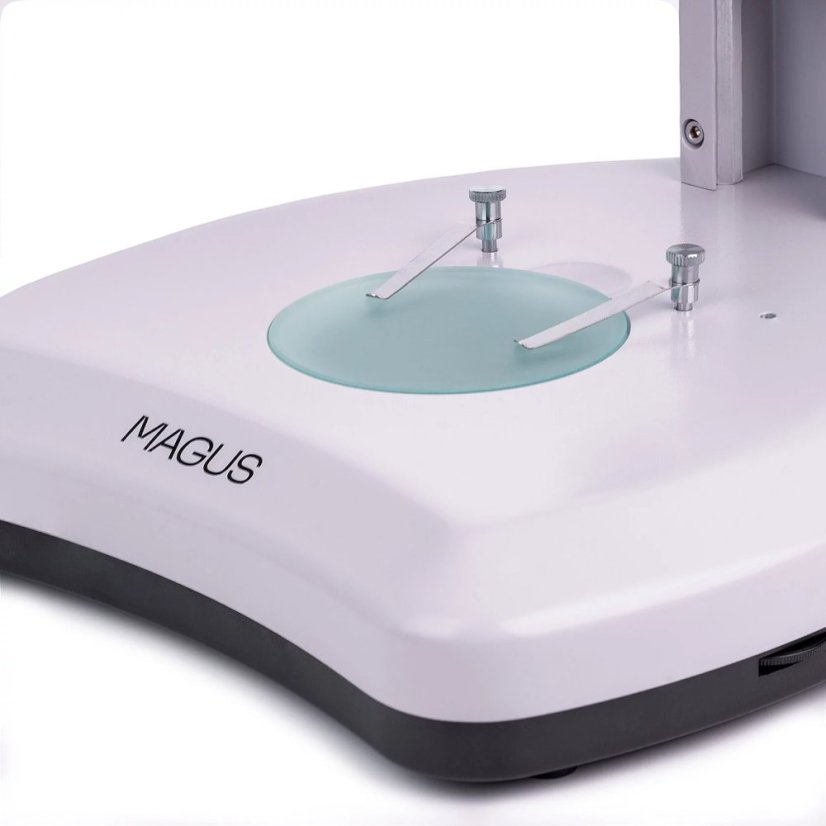

Dosky pracovného stolíka

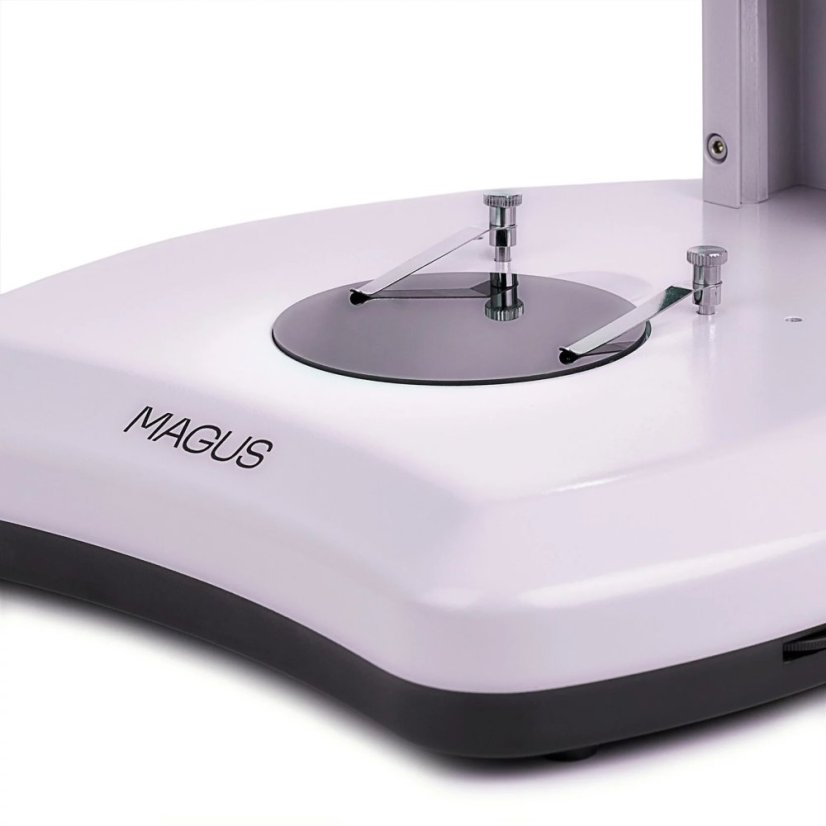

V závislosti na preparáte si môžete vybrať priehľadnú, bielu alebo čiernobielu dosku. Priehľadná a biela doska zaisťuje homogénne osvetlenie preparátu a optimálny rozptyl svetla pre pozorovanie priehľadných a priesvitných preparátov. Čiernobiela doska je ideálna na pozorovanie nepriehľadných preparátov na kontrastnom pozadí: čierna strana je určená pre svetlé objekty a biela strana pre tmavé objekty.

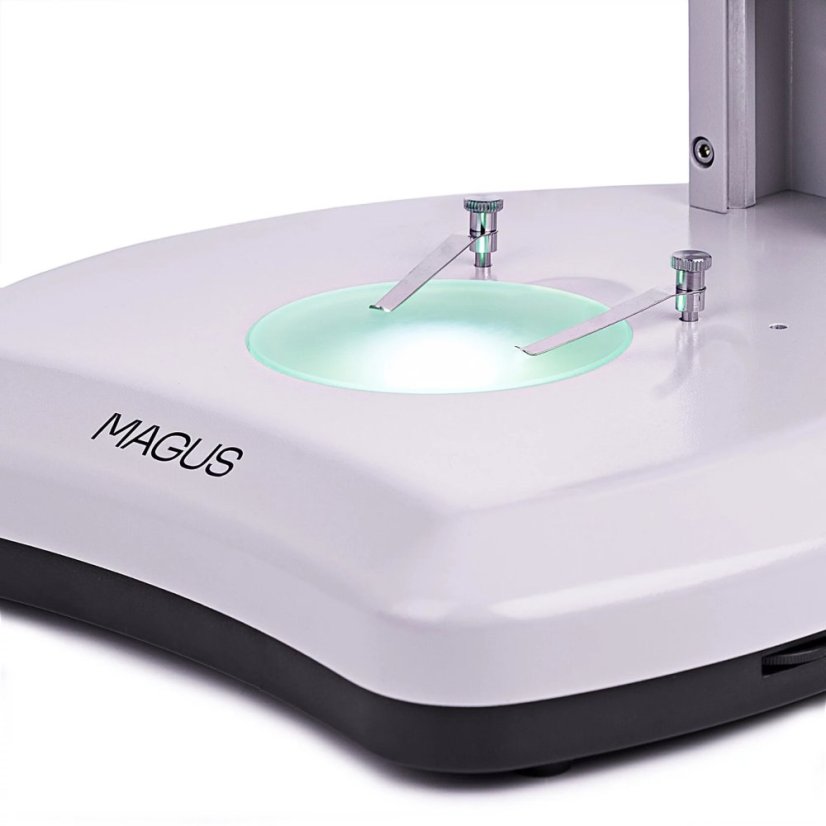

Zdroj svetla
Mikroskop je vybavený LED osvetľovacou sústavou pre pozorovanie v prechádzajúcom svetle (5 W) av šikmo dopadajúcom odrazenom svetle (3 W). Životnosť LED diód je 50 000 hodín.

Príslušenstvo
K dispozícii je rada príslušenstva navrhnutá špeciálne pre tento mikroskop. Okuláre a šošovky pomocných objektívov môžu rozšíriť rozsah zväčšenia mikroskopu. Pomocný objektív so zväčšením 0,5x zvyšuje pracovnú vzdialenosť. Digitálny fotoaparát prenáša obraz z mikroskopu na monitor. Kalibračné sklíčko pomáha pri presnom meraní preparátov. Hodnota stupnice na kalibračnom sklíčku stereomikroskopov je 0,1 mm. Polarizačné zariadenie odstraňuje prípadné odlesky z obrazu leštených kovových povrchov.

Kľúčové vlastnosti mikroskopu:

Objektív so zoomom pre dosiahnutie plynulého zväčšenia bez zníženia hĺbky ostrosti: pomer zoomu 9:1
Trinokulárna hlava s možnosťou otáčania o 360 ° a trinokulárnym tubusom pre upevnenie digitálneho fotoaparátu
Výhody Greenoughovej optickej konštrukcie: veľká hĺbka ostrosti, rozmernosť, kompaktné prevedenie a priaznivá cena
LED osvetľovacia sústava pre pozorovanie v prechádzajúcom svetle (5 W) av odrazenom svetle (3 W) s dlhou životnosťou
Široká škála kompatibilného voliteľného príslušenstva

Kľúčové vlastnosti fotoaparátu:

Fotoaparát so snímačom CMOS Aptina pre mikroskopiu vo svetlom poli s objektívmi 4x a 10x a stereomikroskopy
Rozlíšenie 18 Mpx: pri práci s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily
13,1 fps (snímok za sekundu) pri rozlíšení 4912x3684 px je dostačujúce pre úpravu zaostrenia
Snímková frekvencia 34,3 fps a 54,4 fps pri rozlíšení 2456x1842 px a 1228x922 px je ideálna pre použitie v školských triedach, pozorovanie pohybujúcich sa vzoriek, záznam videa; pohyb preparátu je vidieť bez trhania a oneskorenia
Rozhranie USB 3.0 pre rýchly a plynulý prenos dát
Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

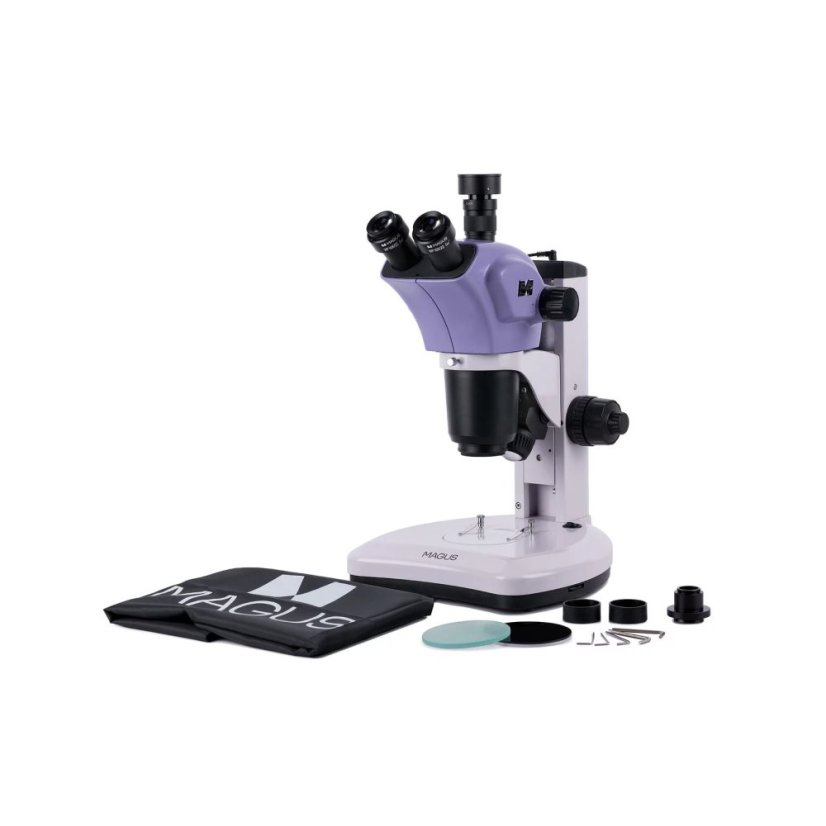

Obsah sady
Digitálny fotoaparát MAGUS CBF10 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, užívateľská príručka a záručný list)
Základňa s integrovaným zdrojom prechádzajúceho svetla a napájacou jednotkou
Stojan so zaostrovacím mechanizmom
Trinokulárna hlava
Okulár 10x/22 mm (2 ks)
Čiernobiela doska pracovného stolíka
Biela doska pracovného stolíka
Priehľadná doska pracovného stolíka
Osvetľovacia sústava pre pozorovanie v šikmo dopadajúcom odrazenom svetle
Adaptér typu C-mount
Sieťový napájací kábel
Protiprachová krytka
Užívateľská príručka a záručný list

K dispozícii na prianie:

15x/15 mm okulár (2 ks)
16x/15 mm okulár (2 ks)
20x/12 mm okulár (2 ks)
25x/9 mm okulár (2 ks)
Šošovka pomocného objektívu so zväčšením 0,5x
Šošovka pomocného objektívu so zväčšením 2x
Osvetľovacia sústava pre pozorovanie v kruhovom odrazenom svetle
Polarizačné zariadenie
Kalibračné sklíčko

Špecifikácia mikroskopu MAGUS Stereo D9T S fotoaparátom

Konštrukcia mikroskopu: vzpriamená

Zorné pole: stereo

Metóda pozorovania: vo svetlom poli; polarizované svetlo (voliteľné)

Optická konštrukcia: Greenough

Priemer hlavy mikroskopu, mm: 88

Zväčšenie mikroskopu, x: 7–63 základné konfigurácie (*voliteľne: 3,5–315)

Typ hlavy mikroskopu: trinokulárne

Hlava mikroskopu: otočná o 360°

Náklon: 45°

Medzipupilárna vzdialenosť, mm: 53–75

Priemer okulára, mm: 30

Dioptrická korekcia, dioptria: ±5D na každom okulári

Okuláre, x/pole, mm: 10x/22, dlhý očný reliéf (*voliteľne: 15x/15, 16x/15, 20x/12, 25x/9)

Objektív so zoomom, x/pracovná vzdialenosť, mm/zorné pole s okulárom s 10x zväčšením, mm: 0,7–6,3/110/31,43–3,49 (*voliteľne: so šošovkou pomocného objektívu s 0,5x zväčšením: 0,35–3,15/188/62,85–6,98; so šošovkou pomocného objektívu s 2x zväčšením: 1,4–12,6/40,4/15,71–1,745)

Pomer zoomu: 9:1

Doska pracovného stolíka: čiernobiela doska s priemerom Ø90 mm, biela doska s priemerom Ø90 mm, priehľadná doska s priemerom Ø90 mm

Mechanizmus zaostrovania: koaxiálne gombíky hrubého a jemného nastavenia umiestnené na oboch stranách

Dráha hrubého zaostrenia, mm: 83

Hodnota stupnice jemného nastavenia, μm: 2

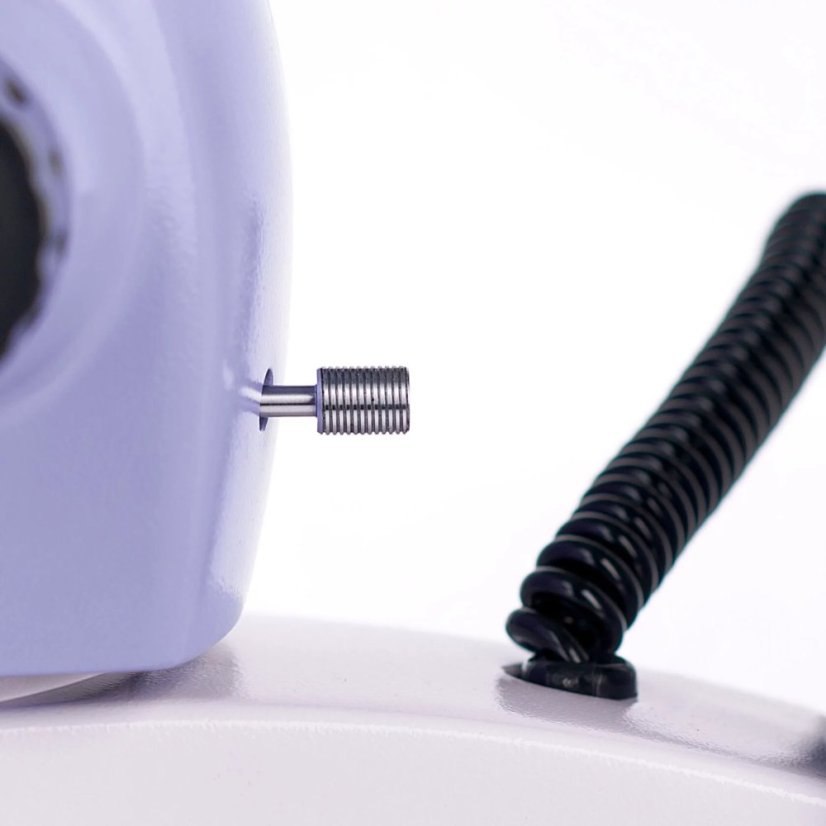

Gombík na nastavenie tuhosti hrubého nastavenia: +

Osvetlenie: s prechádzajúcim a odrazeným svetlom

Zdroj prechádzajúceho svetla: 5 W LED dióda

Zdroj odrazeného svetla: osvetľovacia sústava so šikmo dopadajúcim svetlom (3 W LED)

Polarizačné zariadenie: *voliteľne

Napájanie, V/Hz: AC napájanie, 220/50

Rozmery bez obalu (Š×V×D), mm max.: 280x463x335

Čistá hmotnosť, kg max.: 8

Špecifikácia fotoaparátu MAGUS Stereo D9T

Snímač: CMOS Aptina

Farebný/čiernobiely: farebný

Rozlíšenie snímok v megapixeloch (Mpx): 18

Maximálne rozlíšenie, px: 4912x3684

Veľkosť snímača: 1/2,3" (6,14x4,61 mm)

Veľkosť pixelov, μm: 1,25x1,25

Citlivosť na svetlo: 0,62 mV/lux/s

Pomer signálu k šumu: 36,3 dB

Expozícia: 0,1 ms – 2 s

Záznam videa: +

Snímková frekvencia, fps (počet snímok za sekundu) pri rozlíšení: 13,1@4912x3684; 34,3@2456x1842; 54,4@1228x922

Kontrast, dB: 65,8

Miesto montáže: trinokulárny tubus, okulárový tubus namiesto okulára

Formát obrázku: *.jpg, *.bmp, *.png, *.tif

Video formát: nahrávanie: *.wmv, *.avi, *.h264 (Win 8 alebo novší), *h265 (Win 10 alebo novší)

Spektrálny rozsah, nm: 380–650 (s IR filtrom)

Typ uzávierky: ERS (Electronic Rolling Shutter – elektronická rolovacia uzávierka)

Vyváženie bielej: automatické/manuálne

Ovládanie expozície: automatické/manuálne

Funkcia softvéru: rozmer obrazu, jas, doba expozície

Výstup: USB 3.0, 5 Gb/s

Systémové požiadavky: Windows 8/10/11 (32 a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyššia, minimálne 2 GB RAM, port USB 3.0, CD-ROM, 17" alebo väčší displej

Softvér: MAGUS View

Typ montáže: C-mount

Telo: pevné hliníkové

Napájanie: DC prúd, 5 V, z USB portu počítača

Rozsah prevádzkovej teploty, °C: –10... 50

Rozsah prevádzkovej vlhkosti, %: 30 až 80
